Groefkogellagers: een uitgebreide gids voor typen, toepassingen en onderhoud

Inleikding tot diepgroefkogellagers

In de wereld van de machinebouw en roterende machines zijn weinig componenten zo fundamenteel en wijdverbreid gebruikt als diepgroefkogellagers . Deze onbezongen bewegingshelden zijn een integraal onderdeel van talloze apparaten, van eenvoudige huishoudelijke apparaten tot complexe ruimtevaartsystemen. Bekend om hun eenvoud, veelzijdigheid en efficiëntie, diepgroefkogellagers zijn de meest vovankomende sovant rollager , een klasse mechanische componenten die zijn ontworpen om wrijving te verminderen en belastingen te ondersteunen.

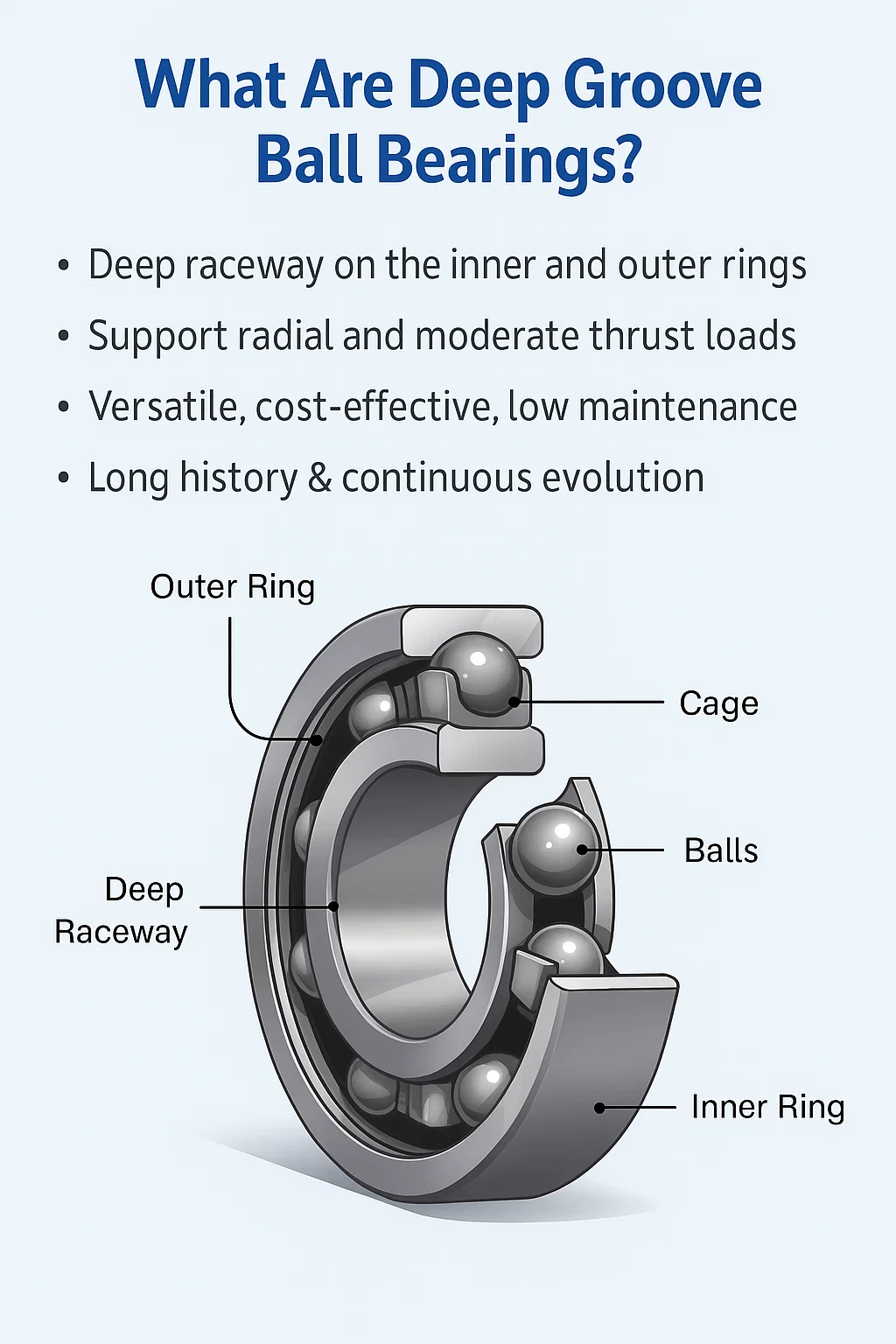

Wat zijn diepgroefkogellagers?

EEN diepgroefkogellager is een soort lager met een diepe, ononderbroken loopbaan op zowel de binnen- als de buitenring. Deze loopbaan heeft een straal die iets groter is dan die van de kogels, waardoor de lager om beide af te henelen radiale belasting (de kracht loodrecht op de as) en matig stuwkracht belasting or axiale belasting (de kracht evenwijdig aan de as). De kerncomponenten omvatten een binnenring, een buitenring, een reeks precisie kogellagers en een kooi om de ballen op de juiste afsten van elkaar te houden en geleid te houden. Dit ontwerp zorgt voor een soepele en efficiënte rotatie, waardoor wrijving en energieverlies worden geminimaliseerd.

Belangrijkste kenmerken en voordelen

Het wijdverbreide gebruik van diepgroefkogellagers is een bewijs van hun uitzonderlijke kenmerken en voordelen.

• Veelzijdigheid: Dankzij hun unieke loopvlakontwerp kunnen ze beide effectief ondersteunen radiale belasting en een aanzienlijke mate van stuwkracht belasting , waardoor ze geschikt zijn voor een breed scala aan lager applications .

• Hoge snelheidsmogelijkheden: Met een lage wrijvingscoëfficiënt, deze lagers zijn ideaal voor gebruik op hoge snelheid.

• Kosteneffectiviteit: Ze zijn een van de meest geproduceerde lager types , wat zich vertaalt in een hoog niveau van stenaardisatie en lagere kosten in vergelijking met enere specialismen lagers .

• Weinig onderhoud: Veel diepgroefkogellagers zijn verkrijgbaar in afgedichte van afgeschermde versies, voorgesmeerd voor de hele levensduur, waardoor er weinig tot geen nodig is lager maintenance .

• Stille werking: Hun precisieontwerp zorgt voor een soepele rotatie, wat resulteert in lage geluids- en trillingsniveaus.

Korte geschiedenis en evolutie

Het concept van het gebruik van rollende elementen om wrijving te verminderen dateert al eeuwen, met vroege ontwerpen geschetst door Leonardo da Vinci. Echter, de moderne kogellager zoals we weten begon het vorm te krijgen tijdens de Industriële Revolutie, toen de behoefte aan efficiëntere machines groeide. De diepgroefkogellager ontwerp werd ontwikkeld aan het einde van de 19e en het begin van de 20e eeuw, met belangrijke innovaties die zich concentreerden op de geometrie van het loopvlak en de productieprecisie. In de loop van de tijd zijn er ontwikkelingen in lager materials , smering en productietechnieken hebben een hoger laadvermogen, hogere snelheden en een langere levensduur mogelijk gemaakt, waardoor ze de robuuste en betrouwbare componenten zijn geworden die ze nu zijn. Deze evolutie heeft hun positie als onmisbaar onderdeel in vrijwel elke sector verstevigd.

Soorten groefkogellagers

Terwijl allemaal diepgroefkogellagers Ze delen een fundamenteel ontwerp en worden in verschillende configuraties vervaardigd om aan de specifieke eisen van verschillende mensen te voldoen lager applications . Deze verschillende begrijpen lager types is cruciaal voor het selecteren van de juiste component voor een bepaalde taak. De belangrijkste verschillen liggen in het aantal kogelrijen en het gebruikte typ afdichting of afscherming.

Eénrijige groefkogellagers

Dit is het meest gebruikte en herkenbare kogellager typ . Zoals hun naam al doet vermoeden, hebben ze een enkele rij kogellagers tussen de binnen- en buitenringen. Enkele rij lagers zijn zeer veelzijdig en kunnen veel aan radiale belasting en, vanwege hun diepe loopbaangroeven, een gematigde stuwkracht belasting in beide richtingen. Hun robuuste en eenvoudige ontwerp maakt ze geschikt voor een breed scala aan toepassingen, van elektromotoren en auto-onderdelen tot elektrisch gereedschap en huishoudelijke apparaten. Hun lage wrijving en hoge snelheidsmogelijkheden maken ze een uitstekende keuze voor de meeste algemene doeleinden lager applications .

Dubbele rij diepgroefkogellagers

Voor toepassingen die een groter draagvermogen en meer stijfheid vereisen dan een enkele rij lager kan bieden, de dubbele rij diepgroefkogellager is de ideale oplossing. In wezen twee enkele rijen lagers gecombineerd tot één eenheid, dit typ beschikt over twee parallelle rijen ballen. Het ontwerp met dubbele rij vergroot de lager's radiale en axiale belastbaarheid. De bredere steunbasis zorgt ook voor meer stabiliteit en stijfheid, waardoor ze bijzonder effectief zijn in scenario's waarin een as stevig op zijn plaats moet worden gehouden. Hoewel ze groter en gespecialiseerder zijn, zijn ze een uitstekende keuze voor zware machines, lenbouwapparatuur en industriële pompen waarbij prestaties onder hoge belasting prioriteit hebben.

Miniatuur kogellagers

Miniatuur kogellagers zijn gespecialiseerd typ of diepgroefkogellager gekenmerkt door hun zeer kleine afmetingen, met een buitendiameter van minder dan 30 mm. Ondanks hun kleine formaat zijn ze op dezelfde hoogte ontworpen specificaties als hun grotere tegenhangers. Deze lagers zijn kritische componenten in precisie-instrumenten en apparatuur waar de ruimte uiterst beperkt is. Gemeenschappelijk toepassingen omvatten tandheelkundige boren, robotica, medische instrumenten, computerventilatoren en andere kleinschalige mechanische apparaten. Hun ontwerp geeft prioriteit aan lage wrijving en een soepele werking, waardoor ze een essentieel onderdeel zijn van miniatuur-, hogesnelheids- en precisiesystemen.

Open, afgeschermde en afgedichte lagers

De bescherming van de interne componenten en de smering is van cruciaal belang voor de levensduur en prestaties van elk apparaat lager . Groefkogellagers met diepe groef zijn verkrijgbaar in drie primaire beveiligingsconfiguraties:

• Open lagers: Deze basis typ heeft geen zegels of schilden. De interne componenten liggen bloot, wat gunstig is voor toepassingen waar de lager regelmatig wordt gesmeerd met olie of vet van een externe bron of in een schone omgeving wordt gebruikt. Ze bieden de laagste wrijving en zijn in staat tot de hoogste snelheden.

• EENfgeschermde lagers: EENangeduid met een "Z" (voor één schild) of "ZZ" (voor twee schilden), deze lagers zijn voorzien van contactloze metalen schilden die in de buitenring zijn gedrukt. Deze schilden voorkomen dat grote deeltjes het lichaam binnendringen lager terwijl er wat smeermiddel kan ontsnappen en een iets hogere snelheidslimiet wordt geboden dan afgedichte lagers. Ze zijn geschikt voor omgevingen met minimale vervuiling.

• Afgedichte lagers: Aangeduid met een "RS" (voor één rubberen afdichting) of "2RS" (voor twee rubberen afdichtingen). lagers hebben een flexibele rubberen lipafdichting die contact maakt met de binnenring. Dit ontwerp biedt superieure bescherming tegen zowel vaste verontreinigingen als vocht. Ze zijn vooraf gesmeerd met vet voor de levensduur en zijn een populaire keuze lager applications in stoffige of natte omgevingen. De wisselwerking is een iets verhoogde wrijving, wat resulteert in een lagere snelheidslimiet vergeleken met open of afgeschermd lagers .

Deze verschillende begrijpen lager types en hun specifieke kenmerken vormen de eerste stap op weg naar succes installatie en een lange, betrouwbare levensduur.

EENpplications of Deep Groove Ball Bearings

De veelzijdigheid en betrouwbaarheid van diepgroefkogellagers maken ze tot een hoeksteen in vrijwel elke sector die afhankelijk is van roterende machines. Van zware industriële apparatuur tot alledaagse consumentenproducten: deze essentiële componenten zijn ontworpen om te presteren in een grote verscheidenheid aan omgevingen. De volgende zijn enkele van de meest prominente lager applications waar hun unieke kenmerken worden benut voor optimale prestaties.

EENutomotive Industry

De automobielsector is een grootverbruiker van diepgroefkogellagers . Ze zijn onmisbaar voor de soepele en efficiënte werking van de vele roterende onderdelen van een voertuig. Je vindt ze in wielnaven, waar ze het gewicht van het voertuig ondersteunen en ervoor zorgen dat het wiel vrij kan draaien met minimale wrijving. Ze zijn ook van cruciaal belang in transmissies en dynamo's, waar ze hoge snelheden en gecombineerde snelheden aankunnen radiale belasting and stuwkracht belasting gegenereerd tijdens bedrijf. De duurzaamheid en lange levensduur specificaties of kogellagers zijn essentieel voor het garanderen van de betrouwbaarheid en veiligheid van voertuigen over duizenden kilometers.

Elektrische motoren

Elektromotoren, de werkpaarden van zowel de industriële als de huishoudelijke sector toepassingen , leun zwaar op diepgroefkogellagers ter ondersteuning van de rotoras. De lagers zorgen ervoor dat de as met hoge snelheden kan draaien met minimaal energieverlies. Hun lage wrijving en stille werking zijn vooral belangrijk bij elektromotoren, omdat ze bijdragen aan de algehele efficiëntie en geluidsreductie van een motor. Of het nu gaat om een kleinschalige ventilatormotor of een grote industriële motor voor fabrieksapparatuur, de prestaties van de lager heeft een directe invloed op de levensduur en het vermogen van de motor.

Pompen en compressoren

Bij pompen en compressoren diepgroefkogellagers zijn van cruciaal belang voor het ondersteunen van de roterende assen die vloeistoffen verplaatsen of gassen comprimeren. Deze toepassingen vaak met hoge en aanzienlijke snelheden gepaard radiale belasting van de waaier of zuiger. De lagers moet robuust genoeg zijn om deze krachten te weerstaan, terwijl de nauwkeurige uitlijning behouden blijft om slijtage te voorkomen. Hun betrouwbaarheid onder deze veeleisende omstandigheden garandeert consistente en efficiënte prestaties van vloeistofbehandelingssystemen in HVAC-units, industriële processen en waterzuiveringsinstallaties.

Huishoudelijke apparaten en elektrisch gereedschap

Het gemak van het moderne leven wordt vaak aangedreven door kleine elektromotoren, die allemaal werken diepgroefkogellagers . Van de trommel van een wasmachine tot de interne mechanismen van een stofzuiger, deze lagers maken de stille en soepele rotatie van bewegende delen mogelijk. Ze worden ook aangetroffen in elektrisch gereedschap, zoals boormachines, zagen en slijpmachines, waar ze bestand moeten zijn tegen de schokkende krachten en hoge werksnelheden. De lage onderhoud vereisten van verzegeld kogellagers maken ze ideaal voor consumentenproducten waar smering en onderhoud maken doorgaans geen deel uit van de routine van de gebruiker.

EENerospace

In de lucht- en ruimtevaartindustrie staat er ongelooflijk veel op het spel en is de betrouwbaarheid van elk onderdeel van het grootste belang. Groefkogellagers met diepe groef worden gebruikt in kritische toepassingen variërend van vluchtcontrolesystemen en landingsgestellen tot motoraccessoires. Deze lagers worden uiterst nauwkeurig vervaardigd specificaties en zijn vaak gemaakt van gespecialiseerde materialen om te presteren onder extreme temperaturen en druk. Terwijl de principes van een standaard lager toepassing, de kwaliteit en lager materials die in de lucht- en ruimtevaart worden gebruikt, zijn op maat gemaakt voor absolute betrouwbaarheid, wat het enorme vertrouwen aantoont dat in dit fundamentele onderdeel wordt gesteld.

Materialen gebruikt in groefkogellagers

De prestaties en levensduur van een diepgroefkogellager worden fundamenteel bepaald door de lager materials gebruikt bij de constructie ervan. Terwijl het basisontwerp van een lager blijft constant, de materiaalkeuze voor de ringen, ballen en kooi wordt afgestemd op de specifieke eisen van de toepassing , inclusief belasting, snelheid, temperatuur en omgevingsfactoren.

Chroomstaal

Voor the vast majority of lager applications , chroom staal is het standaardmateriaal voor de binnen- en buitenringen, evenals de kogellagers zichzelf. Dit materiaal, doorgaans chroomstaal met een hoog koolstofgehalte (zoals AISI 52100), biedt een uitzonderlijk evenwicht tussen hardheid, slijtvastheid en vermoeiingssterkte. Het is met hitte behandeld om een Rockwell-hardheid van ongeveer 60-64 HRC te bereiken, waardoor het ongelooflijk duurzaam is en bestand is tegen hoge temperaturen. radiale belasting and stuwkracht belasting . De betrouwbaarheid en kosteneffectiviteit van chroom staal hebben het tot de beste keuze gemaakt voor algemene doeleinden diepgroefkogellagers in talloze industrieën.

Roestvrij staal

Wanneer een lager is vereist om te werken in een corrosieve omgeving, zoals in de voedselverwerking, medische apparatuur of in de scheepvaart toepassingen , roestvrij staal is het voorkeursmateriaal. Roestvrij stalen lagers zijn gemaakt van legeringen met een hoog chroomgehalte (zoals AISI 440C) die uitstekend bestand zijn tegen vocht, chemicaliën en roest. Hoewel niet zo moeilijk als chroom staal , wat kan resulteren in een iets lagere dynamische belastingscapaciteit, is hun superieure corrosieweerstand een cruciaal voordeel. Dit maakt ze tot een essentieel onderdeel voor toepassingen waar sanitaire voorzieningen en weerstand tegen chemische schoonmaakmiddelen niet onderhandelbaar zijn.

Keramische materialen

Voor high-performance, specialized lager applications , keramische materialen vertegenwoordigen een belangrijke sprong in de technologie. Deze lagers meestal voorzien van ballen gemaakt van materialen zoals siliciumnitride ( $S{i}_3{N}_4$ ) of Zirkonia ( $Zr{O}_2$ ), die vaak worden gecombineerd met stalen ringen om een ‘hybride’ te creëren lager ." De voordelen van keramische lagers zijn substantieel: ze zijn aanzienlijk lichter dan staal, niet-magnetisch en bestand tegen corrosie. Hun hoge stijfheid en lagere thermische uitzetting zorgen voor een hogere precisie en de mogelijkheid om met minimale snelheden en temperaturen te werken smering . Terwijl het ongeëvenaarde prestaties biedt, zijn de hoge kosten van keramische materialen betekent dat ze voornamelijk in kritieke situaties worden gebruikt toepassingen zoals lucht- en ruimtevaart, motorsport en gespecialiseerde hogesnelheidsmachines.

Kooien: staal, messing en polyamide

De lager's kooi, ook bekend als houder, vervult de cruciale functie van het scheiden van de ballen en het gelijkmatig geleiden ervan over de loopbaan. Het materiaal van de kooi wordt geselecteerd op basis van snelheid, temperatuur en smeringsvereisten.

• Geperste stalen kooien: De most common typ Deze zijn uit plaatstaal gestempeld en zijn robuust, duurzaam en zuinig. Ze zijn geschikt voor de meeste algemene doeleinden lager applications .

• Bewerkte messing kooien: Gebruikt voor groter lagers of in meer veeleisende omstandigheden, koperen kooien zijn sterker en stabieler bij hoge temperaturen en snelheden. Ze bieden betere prestaties in toepassingen met armen smering en komen veel voor in industriële versnellingsbakken en pompen.

• Polyamidekooien (nylon): Deze kooien zijn gegoten uit een versterkt polymeer, zijn lichtgewicht, flexibel en bieden uitstekende eigenschappen met lage wrijving. Ze zijn ideaal voor hoge snelheden en weinig ruis toepassingen en zijn bestand tegen bepaalde chemicaliën. Ze hebben echter een beperkt temperatuurbereik en zijn niet geschikt voor extreem warme omgevingen.

De careful selection of these lager materials is een essentieel onderdeel van de specificaties proces, waardoor de lager is perfect afgestemd op de beoogde functie en omgeving.

Inzicht in laadvermogen en snelheidsclassificaties

Het goede kiezen diepgroefkogellager voor een gegeven toepassing vereist meer dan alleen de afmetingen ervan kennen. Een fundamenteel begrip van lager specifications , met name het laadvermogen en de snelheidsclassificaties, zijn essentieel voor het garanderen van betrouwbaarheid en een lange levensduur. Deze beoordelingen definiëren de grenzen van a lager's prestaties en zijn kritische factoren in het selectieproces.

Radiale belasting versus axiale belasting

Elke lager is ontworpen om een specifiek doel te ondersteunen typ van kracht of belasting. Groefkogellagers met diepe groef zijn bijzonder veelzijdig omdat ze beide aankunnen radiale belasting and axiale belasting .

• Radiale belasting: Dit is de kracht die loodrecht op de as werkt. Het is de primaire belasting die het meest is diepgroefkogellagers zijn ontworpen om te ondersteunen, waarbij hun diepe loopbanen uitstekende ondersteuning bieden voor deze krachten.

• EENxial Load (or Thrust Load): Dit is de kracht die evenwijdig aan de as werkt. Terwijl sommigen lager types zijn speciaal ontworpen voor stuwkracht belasting , de diepe loopbaangeometrie van diepgroefkogellagers stelt hen in staat om met gematigde problemen om te gaan axiale belasting in beide richtingen. Deze dubbele functie maakt ze tot een ideale keuze toepassingen met gecombineerde beladingsomstandigheden.

Statische en dynamische belastingswaarden

Fabrikanten bieden twee belangrijke belastingsclassificaties voor lagers , die van levensbelang zijn lager applications :

• Statische belasting ( $C_0$ ): De static load rating represents the maximum load a stationary lager kan weerstaan zonder permanente vervorming van de loopbanen te veroorzaken of kogellagers . Het overschrijden van deze waarde, zelfs voor een moment, kan leiden tot inkepingen en een aanzienlijke vermindering van de lager's toekomstige prestaties en levensduur. Deze beoordeling is cruciaal voor toepassingen waar lagers tijdens rust aan zware lasten worden blootgesteld, zoals een kraan die een zwaar gewicht ondersteunt voordat hij wordt opgetild.

• Dynamisch draagvermogen ( $C$ ): De dynamic load rating is the most critical factor for lagers die onder rotatie opereren. Het wordt gedefinieerd als de constante radiale belasting dat een groep identieke lagers kunnen een miljoen omwentelingen volhouden voordat 90% ervan de eerste tekenen van materiaalmoeheid vertoont. Deze beoordeling wordt gebruikt in de lager formule voor levensberekening, $L_{10}=(C/P{)}^3$ , waar $L_{10}$ is de nominale levensduur in miljoenen omwentelingen, $C$ is het dynamische draagvermogen, en $P$ is de equivalente dynamische belasting. Deze relatie benadrukt een cruciaal principe van lager maintenance : een kleine vermindering van de bedrijfsbelasting kan tot een dramatisch langere levensduur leiden lager leven.

Snelheidsclassificaties (RPM-limieten)

EEN lager's De snelheidsclassificatie, meestal uitgedrukt in omwentelingen per minuut (RPM), geeft de maximale snelheid aan waarbij de machine veilig kan werken zonder overmatige hitte te genereren die tot voortijdige lager failure . De snelheidslimiet is geen vaste waarde, maar wordt beïnvloed door verschillende factoren:

• Smering: De typ en werkwijze van smering (vet versus olie) hebben een aanzienlijke invloed op de snelheidscapaciteit. Olie smering maakt over het algemeen hogere snelheden mogelijk dan vet.

• Dragend ontwerp: EENs previously discussed, lager types met minder wrijving, zoals open of afgeschermd lagers , kunnen hogere snelheden aan dan hun afgedichte tegenhangers (2RS) vanwege de verminderde weerstand van de contactafdichtingen.

• Belasting en temperatuur: Zwaardere belastingen en hogere bedrijfstemperaturen genereren meer warmte, wat een lagere bedrijfssnelheid kan vereisen om thermische schade aan de lager en zijn smeermiddel.

Door deze goed te overwegen specificaties , kunnen ingenieurs een diepgroefkogellager dat niet alleen past bij de fysieke beperkingen van een ontwerp, maar ook voldoet aan de veeleisende prestatie-eisen voor een lange en betrouwbare levensduur.

Installatie en bediening

De performance and service life of a diepgroefkogellager zijn sterk afhankelijk van correct installatie en afhandeling. Zelfs een hoge kwaliteit lager kan voortijdig lijden lager failure als deze niet goed is gemonteerd. Het volgen van best practices tijdens installatie is net zo belangrijk als het juiste kiezen typ and specificaties voor jouw toepassing .

Juiste montagetechnieken

De fundamental rule of lager installation is om alleen kracht uit te oefenen op de ring die met een perspassing wordt aangebracht. Als u kracht uitoefent op de verkeerde ring, kan de belasting via de ring worden overgebracht kogellagers , waardoor schade aan de loopbanen en een aanzienlijke vermindering van de lager’s leven. Er zijn drie primaire montagemethoden:

• Mechanische montage: Voor small to medium-sized lagers , dit is de meest gebruikelijke methode. Het gaat om het gebruik van een montagehuls en een hamer of een mechanische pers. De huls verdeelt de kracht gelijkmatig over de ring. Als de lager op een as wordt gemonteerd, moet de kracht op de binnenring worden uitgeoefend. Als het in een behuizingsboring wordt gemonteerd, moet de kracht op de buitenring worden uitgeoefend.

• Hydraulische montage: Voor larger lagers biedt een hydraulische pers een gecontroleerde en gelijkmatige kracht, waardoor de kans op schade wordt geminimaliseerd. De druk kan nauwkeurig worden geregeld, waardoor de lager correct zit zonder de componenten te overbelasten.

• Dermal Mounting (Heating): Dit is de veiligste en meest aanbevolen methode voor lager installation . Door het verwarmen van lager (doorgaans tot een temperatuur van 80-100°C), zet de binnenring uit, waardoor deze gemakkelijk op de as kan glijden. Deze methode elimineert de noodzaak van een krachtige impact en beschermt de lager van schade. Er wordt gebruik gemaakt van gespecialiseerde inductieverhitters of gecontroleerde oliebaden om een ​​uniforme en veilige verwarming te garanderen.

Gereedschap vereist

Het hebben van de juiste tools is essentieel voor een soepel en succesvol proces installatie . Belangrijke hulpmiddelen zijn onder meer:

• Lagertrekkers: Gebruikt voor het veilig en niet-destructief verwijderen van oud materiaal lagers .

• Montagegereedschapssets: Dese kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different lager maten.

• Inductieverwarmers of verwarmingsplaten: Voor the thermal installatie Met deze methode kunnen deze gereedschappen op een veilige en gecontroleerde manier worden verwarmd lager gelijkmatig.

• Precisie meetinstrumenten: Micrometers en remklauwen worden gebruikt om de afmetingen van de as en de behuizing te controleren om de juiste pasvorm en speling te garanderen.

EENvoiding Common Installation Mistakes

Onzorgvuldigheid tijdens installatie is een belangrijke oorzaak van prematuren lager failure . Houd rekening met deze veelgemaakte fouten:

• Onjuiste krachttoepassing: De most frequent error is applying impact force to the outer ring when fitting a lager naar een as, of omgekeerd. Dit kan leiden tot Brinelling (inkepingen op de loopbaan), waardoor de levensduur drastisch wordt verkort lager’s levensduur en kan leiden tot onmiddellijke lager failure .

• Verontreiniging: Vuil, stof en andere verontreinigingen zijn a lager’s ergste vijand. Zelfs microscopisch kleine deeltjes kunnen schurende slijtage en schade veroorzaken. Werk altijd in een schone omgeving en gebruik schoon gereedschap.

• Oververhitting: Verwarming een lager boven de aanbevolen temperatuur kan de hardheid van het staal permanent veranderen, wat leidt tot verlies aan sterkte en potentieel lager failure .

• Een onjuiste pasvorm gebruiken: EENn installatie met een te strakke passing op de as of in de behuizing kan de slijtage verminderen lager’s interne speling, waardoor overmatige voorbelasting en hitte ontstaan. Omgekeerd kan een losse passing leiden tot askruip en wrijvingscorrosie. Controleer altijd specificaties en toleranties.

• Onjuiste smering: Terwijl smering is zijn eigen onderwerp, met behulp van de verkeerde typ of hoeveelheid smeermiddel tijdens installatie kan een kritieke fout zijn. Volg altijd de aanbevelingen van de fabrikant.

Juist installatie is een cruciale stap in de lager maintenance levenscyclus. Als u de tijd neemt om de juiste hulpmiddelen en technieken te gebruiken, zorgt u ervoor dat u diepgroefkogellagers optimaal presteren en een lange, betrouwbare levensduur bieden.

Smering

EENfter proper installatie , effectief smering is de allerbelangrijkste factor voor de gezondheid en prestaties op de lange termijn van een diepgroefkogellager . Sterker nog, een aanzienlijk percentage van allemaal lager failure is rechtstreeks toe te schrijven aan ongepast smering , of het nu te wijten is aan het verkeerde typ van smeermiddel, onvoldoende hoeveelheid of vervuiling. Onderhoud van lagers is onvolledig zonder een vaste stof smering plannen.

Belang van smering

Smering voert verschillende kritieke functies uit die ervoor zorgen dat: lager efficiënt en betrouwbaar werkt:

• Vermindert wrijving: De primary role of smering is het vormen van een dunne film tussen de rolelementen (de kogels) en de loopbanen. Deze film voorkomt direct metaal-op-metaal contact, waardoor wrijving, warmteontwikkeling en slijtage drastisch worden verminderd.

• Beschermt tegen slijtage: Door een barrière te creëren, smering voorkomt oppervlaktevermoeidheid en schurende slijtage veroorzaakt door kleine deeltjes. Het beschermt ook de lager oppervlakken tegen corrosie.

• Verdrijft warmte: EENs a lager werkt, genereert het warmte. Het smeermiddel helpt deze warmte weg te voeren van de kritieke oppervlakken, waardoor thermische schade aan de oppervlakken wordt voorkomen lager en verlengt de levensduur ervan.

• Afdichtingen tegen verontreinigingen: Naast de afdichtingen of schilden op de lager Op zichzelf fungeert het smeermiddel (vooral vet) als een secundaire barrière, waardoor het binnendringen van stof, vuil en vocht wordt voorkomen, wat anders aanzienlijke schade zou kunnen veroorzaken.

Soorten smeermiddelen (vet, olie)

De choice between grease and oil as a lubricant depends heavily on the lager's bedrijfsomstandigheden, specificaties , en toepassing .

• Vet: Vet is het meest voorkomende smeermiddel diepgroefkogellagers . Het is een halfvaste substantie die wordt gemaakt door een basisolie te combineren met een verdikkingsmiddel. De belangrijkste voordelen zijn dat het op zijn plaats blijft, uitstekende afdichtingseigenschappen biedt en minder vaak hoeft te worden vervangen. smering . Dit maakt het een ideale keuze voor lagers die levenslang verzegeld zijn (2RS, ZZ). Het karnen van het vet met zeer hoge snelheden kan echter warmte genereren en wordt over het algemeen niet aanbevolen voor extreem hoge toerentallen. toepassingen .

• Olie: Olie smering wordt doorgaans gebruikt bij hoge snelheid, hoge temperatuur of hoge belasting toepassingen waar a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred typ voor systemen met een gecentraliseerde smering systeem, waarbij olie continu kan worden aangevoerd en gefilterd. Het belangrijkste nadeel is de behoefte aan complexere afdichtingsvoorzieningen om lekkage te voorkomen.

Smering Intervals

EEN common misconception is that lagers zijn onderhoudsvrij. Terwijl verzegeld lagers zijn ontworpen voor een specifieke levensduur, de meeste andere lager types vereisen periodieke her- smering om het smeermiddel aan te vullen en oud, vervuild vet te verwijderen. Het bepalen van het juiste interval is cruciaal en hangt af van:

• Bedrijfsomstandigheden: EEN lager werkend bij hoge snelheden, hoge temperaturen of onder zware omstandigheden radiale belasting zal vaker her- smering dan één bij lage snelheid en lage belasting toepassing .

• Omgeving: EEN hostile environment with moisture, dust, or dirt will necessitate more frequent lager maintenance om verontreinigingen weg te spoelen.

• Aanbevelingen van de fabrikant: EENlways consult the lager technische handleidingen van de fabrikant voor specifieke smering intervallen gebaseerd op de lager type and specificaties .

Het is net zo belangrijk om overmatig smeren te voorkomen. Het vullen van een lager holte met te veel vet kan een drukopbouw veroorzaken, wat leidt tot beschadiging van de afdichting en een verhoogde warmteontwikkeling door het karnen, wat uiteindelijk kan leiden tot een voortijdige lager failure . De juiste hoeveelheid vult doorgaans 30-50% van de vrije ruimte binnenin lager huisvesting.

Onderhoud en probleemoplossing

EEN proactive lager maintenance programma is de sleutel tot het voorkomen van onverwachte stilstand en het verlengen van de levensduur van uw apparatuur. Terwijl diepgroefkogellagers zijn robuust en niet immuun voor slijtage. Regelmatige inspectie en een goed begrip van wat gebruikelijk is lager failure modi kunnen u helpen problemen te identificeren en op te lossen voordat deze tot dure reparaties leiden.

Regelmatige inspectie

Routinematige inspecties vormen de eerste verdedigingslinie hiertegen lager failure . Visuele en auditieve controles kunnen een probleem vaak vroegtijdig aan het licht brengen.

• Visuele inspectie: Zoek naar tekenen van schade op de lager of omringende componenten. Controleer op lekkend of verkleurd vet, wat op oververhitting kan duiden. De aanwezigheid van roest of corrosie op de as of behuizing is een duidelijk teken van binnendringend vocht.

• EENudible and Haptic Inspection: EEN healthy lager moet soepel en stil werken. Een geoefend oor kan ongebruikelijke geluiden detecteren, zoals knarsen, klikken of ratelen, wat vaak duidt op interne schade of besmetting. Een mechanische stethoscoop kan helpen de bron van het geluid te achterhalen. Op dezelfde manier kan een hoge temperatuur (vergeleken met de normale bedrijfstemperatuur) een alarmsignaal zijn voor problemen smering of overbelasting. Trillingsanalysetools kunnen ook een nauwkeurigere diagnose bieden door specifieke foutfrequenties te identificeren.

Reinigingsprocedures

Voor open diepgroefkogellagers die niet verzegeld zijn, periodiek reinigen en opnieuw smering maken deel uit van de routine lager maintenance .

• Reiniging: De lager moet voorzichtig uit de houder worden verwijderd toepassing en gereinigd met een niet-ontvlambaar reinigingsoplosmiddel zoals terpentine of kerosine. De lager moet worden geweekt en geschud om oud, verontreinigd vet los te maken. Draai nooit a lager met perslucht, omdat deze hierdoor met extreme snelheden kan gaan draaien en de loopvlakken kan beschadigen kogellagers .

• Drogen en opnieuw smeren: EENfter cleaning, the lager moet volledig worden gedroogd om corrosie te voorkomen. Eenmaal droog, moet het onmiddellijk opnieuw worden gesmeerd met de juiste hoeveelheid typ vet zoals gespecificeerd door de fabrikant. Het is belangrijk om te onthouden dat dit verzegeld of afgeschermd is lagers (ZZ of 2RS) zijn doorgaans "levenslang gesmeerd" en zijn niet ontworpen om te worden geopend, gereinigd of opnieuw gesmeerd.

Veelvoorkomende faalmodi

Inzicht in de oorzaak van a lager failure is de meest cruciale stap daarin probleemoplossing .

• Vermoeidheid: De most common form of lager failure is materiaalmoeheid, die zich manifesteert als afbladderen of afbrokkelen van de loopbanen. Dit is een teken dat de lager heeft het einde van zijn berekende levensduur bereikt, als gevolg van de miljoenen stresscycli die het heeft doorstaan.

• Verontreiniging: EENbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature lager failure . Ze veroorzaken kleine inkepingen in de loopbanen en kogellagers , wat leidt tot snelle slijtage en een "knarsend" geluid.

• Onjuiste smering: Zowel boven- als onder- smering kan een veroorzaken lager falen. Een gebrek aan smeermiddel leidt tot metaal-op-metaal contact en overmatige slijtage, terwijl te veel vet hitteopbouw en afdichtingsschade kan veroorzaken.

• Corrosie: Roest en corrosie op de lager oppervlakken worden doorgaans veroorzaakt door water of corrosieve chemicaliën. Dit kan leiden tot putjes, waardoor het gladde loopvlakoppervlak wordt verstoord en de slijtage wordt versneld.

• Onjuiste installatie: EENs discussed previously, applying force incorrectly during installatie kan schade veroorzaken, zoals Brinelling, wat leidt tot voortijdige lager failure en lawaai.

Tips voor het oplossen van problemen

Hier is een korte handleiding voor probleemoplossing gebruikelijk lager problemen:

Door deze in te bouwen lager maintenance praktijken, kunt u de levensduur van uw apparaat aanzienlijk verlengen diepgroefkogellagers en onverwachte mechanische storingen voorkomen.

Het juiste diepgroefkogellager selecteren

Het juiste kiezen diepgroefkogellager voor een nieuw ontwerp of vervanging toepassing is een cruciale stap die alle tot nu toe behandelde kennis samenbrengt. De juiste keuze zorgt voor optimale prestaties, betrouwbaarheid en een lange levensduur. Niet passend specificaties aan de andere kant kan leiden tot voortijdig lager failure en kostbare stilstand. Dit zijn de belangrijkste factoren waarmee u rekening moet houden tijdens het selectieproces.

Te overwegen factoren (belasting, snelheid, temperatuur)

De demands of the lager application moeten zorgvuldig worden geanalyseerd om ze te matchen met de lager's mogelijkheden.

• Laden: De most fundamental consideration is the force the lager zal moeten steunen. U moet zowel de radiale belasting en de stuwkracht belasting dat de lager zal worden onderworpen. Het dynamische draagvermogen ( $C$ ) van de geselecteerde lager moet voldoende zijn om de vereiste levensduur te bieden onder de berekende equivalente dynamische belasting. Op dezelfde manier is het statische draagvermogen ( $C_0$ ) mag niet worden overschreden, vooral niet in toepassingen waar a high load is applied while the lager staat stil. Hier vindt u een gedetailleerd begrip van de lager levensformule ( $L_{10}=(C/P{)}^3$ ) van onschatbare waarde wordt.

• Snelheid: De maximum operating speed of the shaft must be well within the lager's Toerentallimiet. Hoge snelheden vereisen lagers met lage wrijving, zoals open of afgeschermd lagers , en often necessitate a different typ of smering , zoals olie, die de warmte effectiever kan afvoeren dan vet. EEN lager gedwongen om boven de snelheidslimiet te werken, zal snel oververhit raken, wat leidt tot snelle afbraak van het smeermiddel lager failure .

• Temperatuur: De operating temperature of the toepassing is cruciaal voor het selecteren van het goede lager materials en smeermiddel. Hoge temperaturen kunnen vet en olie afbreken en, indien extreem genoeg, de hardheid en sterkte van de stalen ringen en kogels permanent veranderen. Voor hoge temperaturen toepassingen , gespecialiseerde smeermiddelen en lager types met hogetemperatuurkooien (zoals messing) of keramische materialen kan nodig zijn.

Lagergrootte en speling

Zodra aan de prestatie-eisen is voldaan, wordt het fysieke specificaties moet worden aangepakt.

• Maat: De standard dimensions of a diepgroefkogellager zijn de boring (binnendiameter), buitendiameter en breedte. Deze afmetingen moeten nauwkeurig worden afgestemd op de as en de behuizingsboring om een ​​goede pasvorm te garanderen. Een strakke passing kan een voorspanning creëren die de interne speling verkleint, terwijl een losse passing kan leiden tot kruip van de as en wrijvingscorrosie.

• Interne speling: Dit is de kleine hoeveelheid speling of "losheid" tussen de binnenring, de ballen en de buitenring. Het is een kritische specificatie dat beïnvloedt de lager's prestatie en leven. De standaardspeling, aangeduid als C0, is geschikt voor de meeste algemene toepassingen lager applications . Voor specifieke omstandigheden kan echter een afwijkende goedkeuring vereist zijn: lager met een C3 klaring heeft een grotere interne speling, wat gunstig is voor toepassingen met hoge snelheden of temperaturen waarbij thermische uitzetting een factor is. Omgekeerd is een C2-speling krapper en kan hiervoor worden gebruikt toepassingen die een grotere rotatienauwkeurigheid vereisen.

EENccuracy and Tolerance

De precision of a diepgroefkogellager wordt gedefinieerd door de tolerantiegraad, die internationaal is gestandaardiseerd.

• EENBEC Grades: In de Verenigde Staten stelt het Annular Bearing Engineers' Committee (ABEC) kwaliteiten vast die de maatnauwkeurigheid en rotatietolerantie definiëren van lagers . De cijfers variëren van 1 (de laagste precisie) tot 9 (de hoogste precisie).

• EENpplication-Specific Needs: EEN standard ABEC 1 lager is geschikt voor de meeste algemene industriële toepassingen lager applications , zoals elektromotoren of pompen. Echter, voor toepassingen die een extreem laag geluidsniveau en een hoge rotatienauwkeurigheid vereisen, zoals spindels van werktuigmachines of precisie-instrumenten, worden hogere kwaliteiten zoals ABEC 3 of 5 gebruikt. Het is belangrijk op te merken dat een hogere nauwkeurigheid aanzienlijk hogere kosten met zich meebrengt, dus dit moet alleen worden gespecificeerd als de toepassing vraagt er werkelijk om.

Toekomstige trends in diepgroefkogellagers

De world of lagers is verre van statisch. Naarmate industrieën evolueren en de vraag naar grotere efficiëntie, duurzaamheid en intelligente systemen groeit, groeit ook de technologie erachter diepgroefkogellagers . De toekomst van lagers wordt gevormd door drie belangrijke trends: vooruitgang in lager materials , de integratie van slimme technologie en een hernieuwde focus op duurzame oplossingen.

EENdvancements in Materials

De quest for higher performance has led to the development of new and improved lager materials . Terwijl chroom staal Hoewel dit de industriestandaard blijft, is het onderzoek gericht op het creëren van legeringen met verbeterde vermoeiingssterkte en slijtvastheid om te voldoen aan de eisen van hogere snelheden en belastingen, vooral in elektrische voertuigen (EV’s). Verder is het gebruik van keramische materialen zoals siliciumnitride steeds vaker voorkomt, vooral bij hoge snelheden toepassingen zoals EV-aandrijflijnen en turbocompressoren. Deze materialen zijn lichter, stijver en kunnen met minder temperaturen bij hogere temperaturen werken smering , wat een aanzienlijk prestatievoordeel biedt. Onderzoekers onderzoeken ook het gebruik van geavanceerde coatings, zoals Diamond-Like Carbon (DLC), om de duurzaamheid te verbeteren en de wrijving van standaardstaal te verminderen. lagers .

Slimme lagers met sensoren

Een van de meest opwindende trends is de directe integratie van sensoren en elektronica in lagers , wat aanleiding gaf tot ‘slim lagers ." Deze lagers zijn niet alleen passieve mechanische componenten; het zijn actieve apparaten voor het verzamelen van gegevens. Ingebouwde sensoren kunnen cruciale bedrijfsparameters in realtime bewaken, waaronder temperatuur, trillingen en radiale belasting . Deze realtime gegevens maken een verschuiving mogelijk van traditioneel, op tijd gebaseerd lager maintenance naar een veel efficiëntere en kosteneffectievere voorspelling onderhoud model. Door afwijkingen en vroege tekenen van slijtage te detecteren, slim lagers kan operators waarschuwen voor mogelijke problemen voordat zich een catastrofe voordoet lager failure optreedt, waardoor de uptime van apparatuur wordt gemaximaliseerd en reparatiekosten worden geminimaliseerd. Deze technologie is een hoeksteen van Industrie 4.0, waardoor machines zelfbewust kunnen worden en verbinding kunnen maken met het Internet of Things (IoT).

Duurzame lageroplossingen

EENs industries worldwide commit to reducing their environmental footprint, the lager De industrie evolueert ook naar duurzamere praktijken. Fabrikanten ontwikkelen zich lagers met een verminderde impact op het milieu gedurende hun hele levenscyclus. Dit omvat het gebruik van gerecycled staal en het ontwikkelen van nieuwe productieprocessen die energiezuiniger zijn. Bovendien is er een impuls om milieuvriendelijke smeermiddelen te ontwikkelen die biologisch afbreekbaar zijn en een lager toxiciteitsprofiel hebben. Nieuw lager types worden ontworpen om wrijving en energieverbruik te verminderen, wat direct bijdraagt aan een grotere efficiëntie in de lager applications ze bedienen, van windturbines tot elektrische voertuigen. Het concept van een circulaire economie wint ook aan populariteit, waarbij sommige fabrikanten oplossingen aanbieden smering en reconditioneringsdiensten om de levensduur van uw auto te verlengen lagers en verspilling minimaliseren.

De convergence of material science, digital technology, and sustainability will continue to drive the evolution of diepgroefkogellagers , waardoor ze de komende decennia centraal blijven staan in de mechanische innovatie.
